移動通信基站各種線纜布放、捆紮及線束穿線保護套管的要求

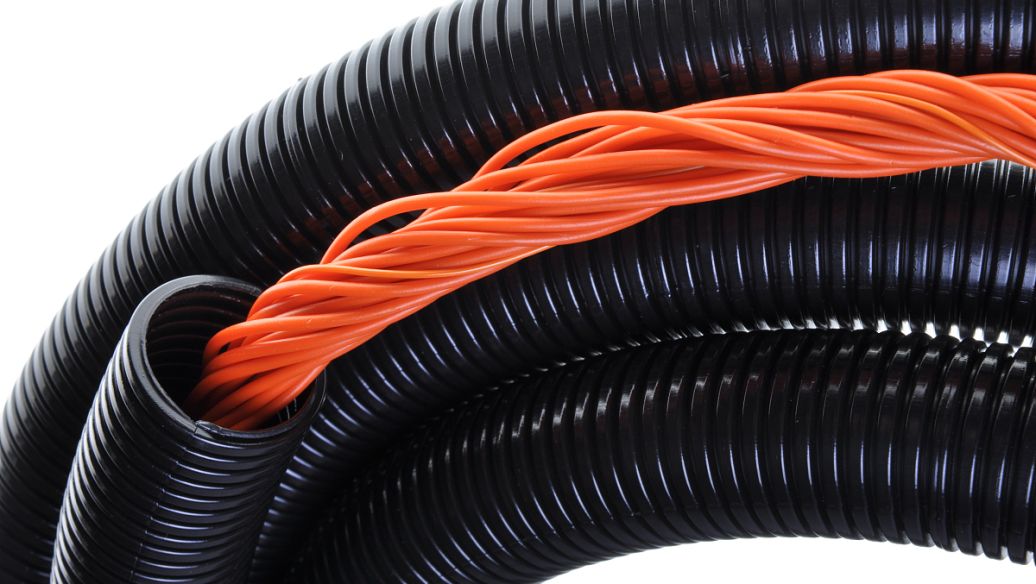

深圳91免费福利视频絕緣材料有限公司東莞分公司生產的塑料波紋管（材質PE,PP,PA）是機械設備上保護電線電纜的主要管道保護係統，

1. 基站各種線纜布放及捆紮標準

(1)交流引入電纜

材料采用銅芯黑色鎧裝阻燃聚氯乙烯絕緣護套軟電纜，;室外從下線處到機房均用穿線波紋管套裝，並用扭卡牢固地固定在拉線上，固定間距為30cm;拉線兩端均要做入地漏電保護，拉線標準為7股2.2的鋼纜;交流電纜不能從饋線窗引入，應在配電箱側就近打孔引入，穿牆孔應用防火泥密封;電纜室內部分沿牆走線須套裝阻燃波紋管固定，走線架走線應綁紮牢固。

(2) 電池連線電纜

材料采用銅芯阻燃聚氯乙烯絕緣護套軟電纜，材料截麵詳見下表，顏色有黑色、藍色兩種;線纜單排沿走線架布放，並每根每孔都用黑色紮帶捆紮，黑正藍負接線，線纜排序(垂直方向)從左到右(黑色、藍色)固定。

(3)空調連線電纜

用30mm尼龍線槽套裝，沿牆壁下邊踢腳線上方固定。

(4)空調室外機連線

依廠家標準捆紮美觀，並牢固固定;穿牆孔應加隔離板並用防火泥堵死，並內高外低;排水管使用網狀蛇皮管內高外低安裝。

(5)光纜

光纜室外餘留情況: A)固定於線杆上、B)固定於室外牆壁上、C)固定於室外走線架下方(限活動房)，都應捆紮整齊，不應與鐵塔接觸，高度不低於2.5m。光纜從走線架.上方進入機房時需加回水彎;光纜與電源線應分走線架兩邊捆紮，光纜與綜合架應分別接地。
